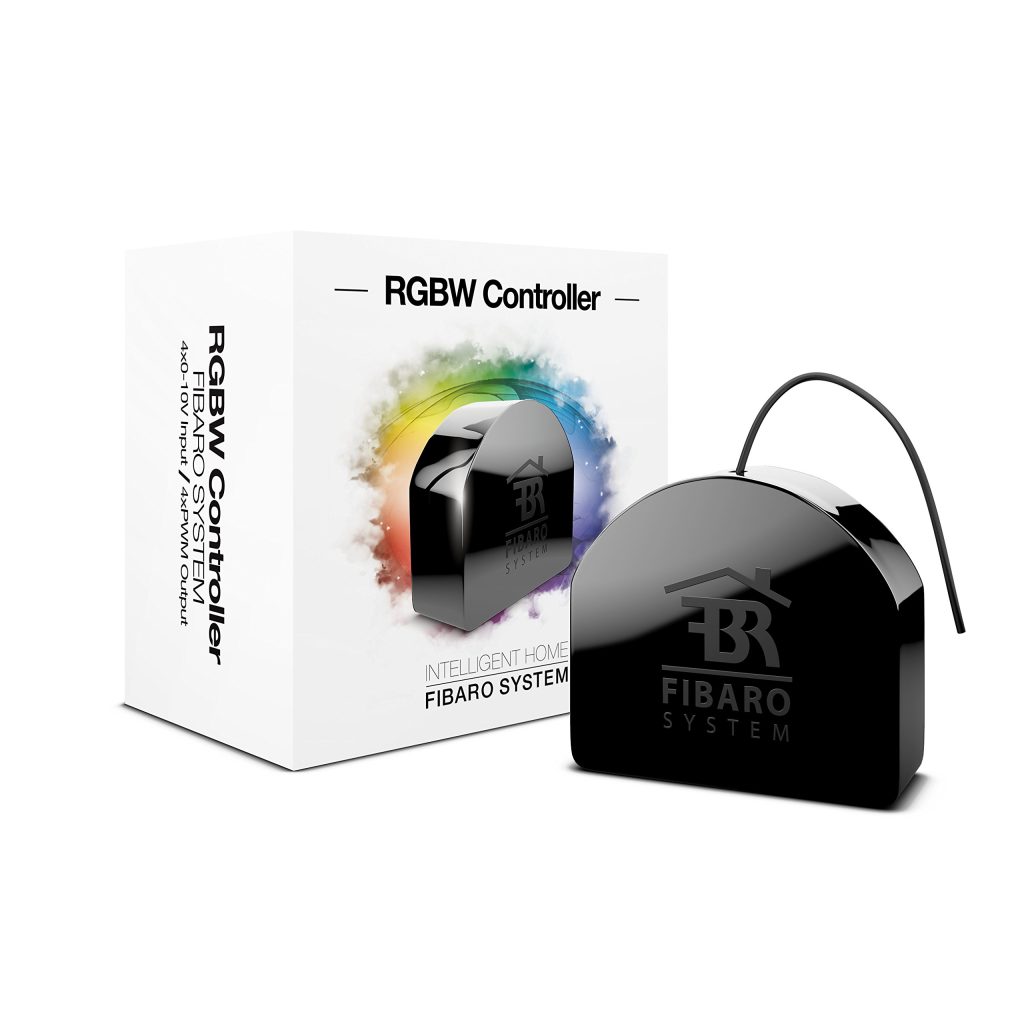

El Fibaro RGB Module FGRGBWM-441 es un controlador universal, compatible con el protocolo Z-Wave, que te permite regular la luz de tiras LED, RGB, RGBW, halógenas y ventiladores de baja potencia.
Estos dispositivos pueden ser alimentados por 12 o 24 VDC, y el módulo se encarga de enviarles una señal PWM (modulación por ancho de pulso) para ajustar su brillo y color.
Además, el módulo soporta hasta cuatro sensores analógicos de 0V a 10V, como sensores de temperatura, humedad, viento, calidad del aire, luz, etc. Todos los terminales de entrada y salida pueden ser configurados por el usuario para controlar la luz o leer las señales de los sensores.
Características
El Fibaro RGB Module FGRGBWM-441 tiene un diseño compacto y discreto, que se puede instalar en cajas de interruptores estándar o detrás de los mismos. Se conecta fácilmente a la red Z-Wave y se puede controlar desde cualquier controlador compatible, como el Home Center 2 de Fibaro. Desde la interfaz del controlador se puede seleccionar el modo de operación del módulo, que puede ser:
- RGB/RGBW: para controlar tiras LED, RGB, RGBW o halógenas con interruptores conectados a las entradas I1-I4. El usuario puede elegir el color exacto de la iluminación.
- IN/OUT: para configurar independientemente cada entrada y salida del módulo. Dependiendo de la configuración, el dispositivo se mostrará en la interfaz del controlador como sensores o reguladores. El usuario define el tipo y el rango de los sensores. Si un canal opera en modo OUT, el usuario puede regular el brillo de una lámpara LED o halógena.
Grupos de asociación
El Fibaro RGB Module FGRGBWM-441 también permite asociar otros dispositivos dentro de la red Z-Wave para controlarlos directamente sin la intervención del controlador principal. El módulo tiene cinco grupos de asociación:
- Grupo 1: asignado a la entrada I1 – envía un comando a los dispositivos asociados cada vez que cambia el estado del dispositivo (ON/OFF).
- Grupo 2: asignado a la entrada I2 – envía un comando a los dispositivos asociados cada vez que cambia el estado del dispositivo (ON/OFF).
- Grupo 3: asignado a la entrada I3 – envía un comando a los dispositivos asociados cada vez que cambia el estado del dispositivo (ON/OFF).
- Grupo 4: asignado a la entrada I4 – envía un comando a los dispositivos asociados cada vez que cambia el estado del dispositivo (ON/OFF).
- Grupo 5: informa del estado del dispositivo. Solo se puede asignar un dispositivo a este grupo, que por defecto es el controlador principal. No se recomienda modificar la configuración de este grupo.
El Fibaro RGB Module FGRGBWM-441 tiene además otras características interesantes, como:
- Medición del consumo y la energía activa de los dispositivos conectados.
- Control por pulsadores o interruptores.
- Elemento activo: transistor.
- Compatible con todos los dispositivos certificados con Z-Wave.
- Potencia nominal de salida: 12A combinados (suma de todos los canales) o 6A por canal individual.
- Consumo eléctrico: 0.3W.
- Temperatura operativa: 0 – 40°C.
- Dimensiones: 42 x 37 x 17 mm.
Instalación de Fibaro RGB Module FGRGBWM-441
- Antes de instalar el dispositivo, desconecta el suministro de tensión.
- Conecta el módulo según el diagrama de cableado que corresponda a tu caso. Primero, conecta las salidas (R,G,B,W) a las tiras LED, RGB, RGBW o halógenas, o las entradas (I1-I4) a los interruptores o sensores. Segundo, conecta el suministro de tensión. Ten en cuenta que el dispositivo debe ser alimentado por un adaptador de corriente estabilizado dedicado, con la misma tensión que la fuente de luz conectada (12 o 24 VDC).
- Coloca la antena del módulo de forma que no quede enrollada ni doblada. Evita colocarla cerca de cables eléctricos o superficies metálicas.
- Conecta el suministro de tensión.
- Incluye el módulo en la red Z-Wave siguiendo las instrucciones del controlador principal.
Ventajas del Fibaro RGB Module FGRGBWM-441
- Permite controlar la iluminación de forma sencilla y eficiente, creando ambientes personalizados con diferentes colores e intensidades de luz.
- Es compatible con el protocolo Z-Wave, lo que facilita su integración con otros dispositivos inteligentes y su control desde cualquier controlador compatible.
- Ofrece modos de operación configurables, que permiten adaptar el módulo a las necesidades del usuario y a los dispositivos conectados.
- Soporta hasta cuatro sensores analógicos de 0V a 10V, que pueden medir variables como la temperatura, la humedad, el viento, la calidad del aire, la luz, etc.
- Mide el consumo y la energía activa de los dispositivos conectados, lo que ayuda a ahorrar energía y a mejorar la seguridad de la instalación eléctrica.
- Tiene un diseño compacto y discreto, que se puede instalar en cajas de interruptores estándar o detrás de los mismos.
Desventajas del Fibaro RGB Module FGRGBWM-441
- Requiere un adaptador de corriente estabilizado dedicado, con la misma tensión que la fuente de luz conectada (12 o 24 VDC).
- Tiene una potencia nominal de salida limitada a 12A combinados (suma de todos los canales) o 6A por canal individual.
- No tiene salida de 0-10V, solo entrada. La salida se controla por PWM a 244Hz.
- No es recomendable asociar más de 10 dispositivos en general, ya que el tiempo de respuesta a los comandos de control depende del número de dispositivos asociados. En casos extremos, la respuesta del sistema puede retrasarse.
- La antena del módulo debe colocarse de forma que no quede enrollada ni doblada, y evitar colocarla cerca de cables eléctricos o superficies metálicas.
- La instalación y configuración del módulo puede requerir ciertos conocimientos técnicos y seguir las instrucciones del manual.
